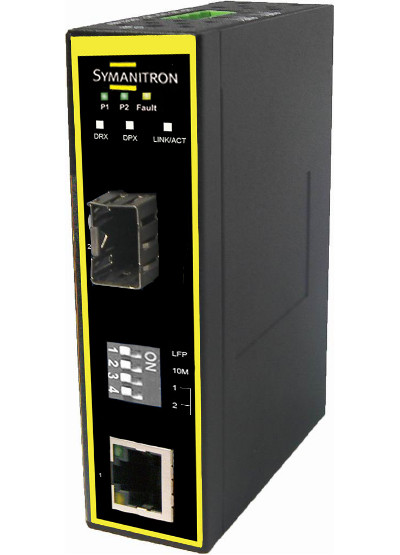

MC-11PB

MC-11PB
  • Медиаконвертер: 1 порт 10/100BaseTX и 1 SFP слот
  • PoE устройство, до 30W
  • Поддержка функции LFP (Link Fault Pass-through) function
  • Прочный корпус, класс защиты IP30
  • Крепление на DIN-рейку и панель
Обновить

MC-11PB - экономичный медиаконвертеры для преобразования сред между 10/100Base-T(X) медью и 100Base-FX оптикой через SFP слот, что позволяет увеличивать расстояния передачи данных благодаря оптике. MC-11PB поддерживают автоматическое согласование передачи по витой паре, так что не нужно выбирать между кроссовым и прямым кабелем - используйте любой. Устройства имеют широкий температурный диапазон: от -40 до +70℃, могут питаться от двух источников питания с напряжением 50 ~ 57 V DC. Устройство является источником для PoE соединения, что позволяет ему питать, например, удалённые видеокамеры и прочую аппаратуру и одновременно передавать и получать данные. MC-11PB поддерживают технологию LFP (Link Fault Pass-through). Когда одна сторона, подключённая к коммутатору, выходит из строя, вторая будет продолжать отправлять пакеты в надежде на ответ. Включив эту функцию DIP-переключателем, вы можете сообщить подключённому устройству, что связь оборвалась, таким образом позволив ПО устройства отреагировать на изменение топологии.

Порты

Количество 100 Мбит портов с коннектором 8P8C (или RJ45)
1

Общее количество портов для устройств с заменяемыми или конфигурируемыми портами, а также для модульных устройств
2

Характеристики технологии Power over Ethernet
1

Индикаторы

Индикаторы для 10/100 BaseT(X) 8P8C (или RJ-45) портов
Оранжевый: порт работает на 100Мбит Зелёный: LINK/ACT индикатор

Индикаторы работы оптических портов
Зелёный: порт работает в Full Duplex

Описание индикаторов питания
Зеленый, 2 шт., Оранжевый для PoE: подаётся напряжение

Описание индикаторов, оповещающих о произошедшем сбое в работе устройства
Оранжевый: отображает возникновение непредвиденных ситуаций

Питание

Количество источников, от которых устройство может принимать электропитание
2

Потребляемая мощность, Ватт
31,2

Потребляемое устройством напряжение электропитания
  • 50 - 57 V DC

Разъём, используемый для подключения питания
  • 4-пин клеммная колодка

  • Защита от обратной полярности
  • Защита от скачков напряжения

Сертификаты

Сертификаты, связанные с безопасностью
  • EN60950-1

Сертификаты, связанные с защитой от электро-магнитного излучения
  • CISPR (EN55022) class A
  • EN50121-3-2
  • EN50121-4
  • EN50155
  • EN55011
  • FCC Part 15

Стандарты, связанные с защитой устройств при падении
  • IEC60068-2-32

Стандарты, связанные с защитой устройств при ударах
  • IEC60068-2-27

Сертификаты электромагнитной совместимости
  • EN61000-4-11
  • EN61000-4-2
  • EN61000-4-3
  • EN61000-4-4
  • EN61000-4-5
  • EN61000-4-6
  • EN61000-4-8

Сигнальное реле

Описание сигнального реле
Dip переключатель 1: Включение и выключение режима LFP, Dip переключатель 2: Выбор режима передачи по витой паре: "ON" - 10Мбит, "OFF" - автоопределение, Dip переключатель 3: Выбор режима Duplex витой пары: "ON" - Half-duplex, "OFF" - автоопределение, Dip переключатель 4: Выбор режима Duplex оптоволокна: "ON" - Half-Duplex, "OFF" - Full-Duplex

Физические характеристики

Класс защиты устройства (Ingress protectin rating) - двузначное число, первая цифра которого означает защиту от пыли и грязи (по 6-балльной шкале), а вторая - от влаги (по 8-балльной)
30

Максимально допустимый уровень влажности, требуемый для работы устройства
95

Минимально допустимый уровень влажности, требуемый для работы устройства
5

Максимально допустимый уровень температуры, требуемый для работы устройства
70

Минимально допустимый уровень температуры, требуемый для работы устройства
-40

Предельно допустимая температура хранения
85

Минимально допустимая температура хранения
-40

Гарантия

Продолжительность гарантии, лет
5
