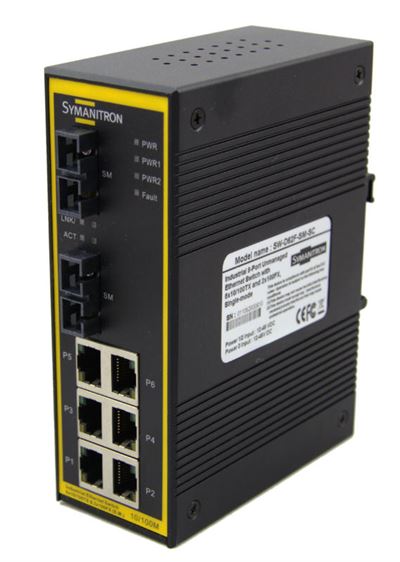

SWD-62F

SWD-62F
  • 6 портов 10/100BaseTX (витая пара) и 2 порта 100BaseFX (оптоволокно)
  • Резервируемое питание (поддержка двух источников на клеммной колодке)
  • Широкий диапазон рабочих температур: от -40°C до +70°C
  • Прочный корпус с защитой IP-30
  • Возможен монтаж на DIN-рейку и на панель
Обновить

Серия SWD-62F – это неуправляемые Ethernet коммутаторы с 6 портами 10/100BaseTX и двумя 100BaseFX. Серия SWD-62F может запитываться от двух разных источников питания, имеет конфигурируемый выход защитного реле и прочный корпус с защитой IP-30. Кроме того, широкий диапазон рабочих температур от -40°C до +70°C позволяет использовать устройство в большинстве существующих систем.

Существует две модели, SWD-62F-MM-SC и SWD-62F-SM-SC. Они имеют по одному многомодовому и одномодовому порту соответственно.

Порты

Количество 100 Мбит портов с коннектором 8P8C (или RJ45)
6

Количество 100 оптических портов
2

Характеристики оптической связи

Link budget - это коэффициент, учитывающий все потери и накопления сигнала, передаваемого от источника через среду (воздух, кабели, оптоволокно и т.д.) в приёмник в телекоммуникационной системе.
7,5Дб (SWD-62F-MM-SC) 19Дб (SWD-62F-SM-SC)

Требуемый диаметр сердечника оптического кабеля
  • 62.5/125 мкм
  • 50/125 мкм
  • 9/125 мкм

Расчётная дистанция передачи оптического сигнала
30

Длина волны передаваемого оптического сигнала
  • 1310 нм

0Дб (SWD-62F-MM-SC) 0Дб (SWD-62F-SM-SC)

-14Дб (SWD-62F-MM-SC) -8Дб (SWD-62F-SM-SC)

-31Дб (SWD-62F-MM-SC) -34Дб (SWD-62F-SM-SC)

-23,5Дб (SWD-62F-MM-SC) -15Дб (SWD-62F-SM-SC)

Разъём, используемый для подключения оптического кабеля
  • SC

Тип оптической передачи Подробнее
  • Одномод
  • Многомод

Индикаторы

Индикаторы для 10/100 BaseT(X) 8P8C (или RJ-45) портов
Зелёный для передачи\связи, оранжевый для дуплексной связи

Индикаторы работы оптических портов
Зелёный для передачи\связи

Описание индикаторов питания
Зелёный, 3 шт.

Описание индикаторов, оповещающих о произошедшем сбое в работе устройства
Оранжевый: отображает возникновение непредвиденных ситуаций

Коммутация

Максимальный размер одновременно обслуживаемых MAC адресов в таблице коммутации
8192

  • С промежуточным хранением (Store-and-Forward)
  • С промежуточным хранением (Store-and-Forward)

Питание

Количество источников, от которых устройство может принимать электропитание
2

Потребляемая мощность, Ватт
8

Разъём, используемый для подключения питания
  • 6-пин клеммная колодка

  • Защита от обратной полярности
  • Защита от скачков напряжения

Сертификаты

Сертификаты, связанные с безопасностью
  • EN60950-1

Сертификаты, связанные с защитой от электро-магнитного излучения
  • CISPR (EN55022) class A
  • FCC Part 15

Стандарты, связанные с защитой устройств при падении
  • IEC60068-2-32

Стандарты, связанные с защитой устройств при ударах
  • IEC60068-2-27

Сертификаты электромагнитной совместимости
  • EN61000-4-11
  • EN61000-4-2
  • EN61000-4-3
  • EN61000-4-4
  • EN61000-4-5
  • EN61000-4-6
  • EN61000-4-8

Сигнальное реле

Сигнальный контакт - разъём коммутатора, замыкающийся при каком-либо отказе оборудования (как правило, сбое питания)
Да

Описание сигнального реле
Реле передаёт сигнал 1А на 24V DC

Физические характеристики

MTBF (или Средняя наработка на отказ) - технический параметр, характеризующий надёжность восстанавливаемого прибора, устройства или технической системы.
323065

Класс защиты устройства (Ingress protectin rating) - двузначное число, первая цифра которого означает защиту от пыли и грязи (по 6-балльной шкале), а вторая - от влаги (по 8-балльной)
30

Максимально допустимый уровень влажности, требуемый для работы устройства
95

Минимально допустимый уровень влажности, требуемый для работы устройства
5

Максимально допустимый уровень температуры, требуемый для работы устройства
70

Минимально допустимый уровень температуры, требуемый для работы устройства
-40

Предельно допустимая температура хранения
85

Минимально допустимая температура хранения
-40

Гарантия

Продолжительность гарантии, лет
5
