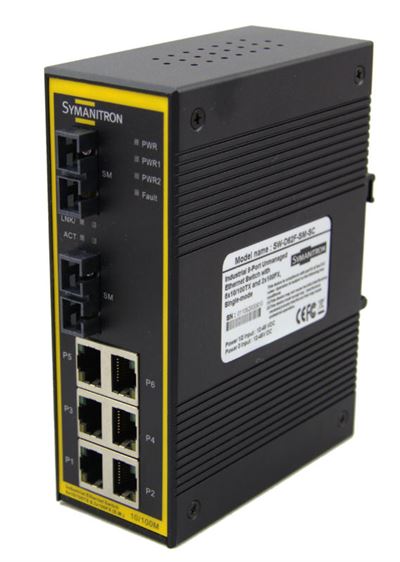

SWM-62F

6 портов 10/100BaseTX и 2 порта 100BaseFX
Широкий диапазон рабочих температур: от -40°C до +70°C
Резервированное питание 12~48 В постоянного тока
Низкое энергопотребление: 9 Вт
Класс защиты IP30

Обновить

Описание
Спецификация
Документация
Отзывы

SWM-62F – управляемые коммутаторы с резервированием. Имеют 6 портов 10/100Base-T(X) и 2 100Base-F(X). Полная поддержка протоколов резервирования, таких как Sy-Ring (время восстановления менее 10мс на 250 подключенных устройств), All-Ring, Sy-RSTP и RSTP/STP (IEEE 802.1w/D) обеспечивает защиту чувствительных к потерям приложений от сбоев и пропаданий сигнала сети. SWM-62F могут централизовано управляться удобной windows утилитой Sy-View. Кроме того, широкий диапазон рабочих температур от -40°C до +70°C позволяет использовать устройства в большинстве существующих систем. Следовательно, эти коммутаторы являются одним из самых надежных решений легкого управления в существующих оптоволоконных сетях Ethernet.

Порты

Порт 100 Мбит RJ-45:

Количество 100 Мбит портов с коннектором 8P8C (или RJ45)

Порт 100 Мбит оптика:

Количество 100 оптических портов

Характеристики оптической связи

Link Budget (Дб):

Link budget - это коэффициент, учитывающий все потери и накопления сигнала, передаваемого от источника через среду (воздух, кабели, оптоволокно и т.д.) в приёмник в телекоммуникационной системе.

7,5дБ (SWM-62F-MM-SC) 19дБ (SWM-62F-SM-SC)

Диаметр сердечника:

Требуемый диаметр сердечника оптического кабеля

62.5/125 мкм
50/125 мкм
9/125 мкм

Дистанция передачи (км):

Расчётная дистанция передачи оптического сигнала

Длина волны (нм):

Длина волны передаваемого оптического сигнала

1310 нм

Максимальная входящая мощность сигнала (насыщенность) :

0дБ (SWM-62F-MM-SC) 0дБ (SWM-62F-SM-SC)

Максимальная мощность исходящего сигнала:

-14дБ (SWM-62F-MM-SC) -8дБ (SWM-62F-SM-SC)

Минимальная входящая мощность сигнала (чувствительность) :

-31дБ (SWM-62F-MM-SC) -34дБ (SWM-62F-SM-SC)

Минимальная мощность исходящего сигнала:

-23,5дБ (SWM-62F-MM-SC) -15дБ (SWM-62F-SM-SC)

Разъём:

Разъём, используемый для подключения оптического кабеля

Тип оптики:

Тип оптической передачи Подробнее

Одномод
Многомод

Индикаторы

Индикатор R.M.:

Индикаторы корневого узла кольца (Ring Master)

Зеленый: обозначает систему, работающую в режиме Ring Master

Медные порты:

Индикаторы для 10/100 BaseT(X) 8P8C (или RJ-45) портов

Зеленый для LINK/ACT портов. Оранжевый для Link

Оптика:

Индикаторы работы оптических портов

Зеленый для LINK/ACT портов. Оранжевый для Link

Питание:

Описание индикаторов питания

3 зеленых индикатора питания

Сбой:

Описание индикаторов, оповещающих о произошедшем сбое в работе устройства

Оранжевый: отображает возникновение непредвиденных ситуаций

Коммутация

Количество MAC-адресов:

Максимальный размер одновременно обслуживаемых MAC адресов в таблице коммутации

8192

Приоритетные очереди:

Количество приоритетных очередей, штук

Тип коммутации:

С промежуточным хранением (Store-and-Forward)

Питание

Количество источников:

Количество источников, от которых устройство может принимать электропитание

Потребляемая мощность :

Потребляемая мощность, Ватт

Напряжение:

Потребляемое устройством напряжение электропитания

12 - 48 V DC

Разъём питания:

Разъём, используемый для подключения питания

7-пин клеммная колодка
Разъём DC (круглый)

Электрозащита:

Защита от обратной полярности
Защита от скачков напряжения

Сертификаты

Виброустойчивость:

Сертификаты, связанные с виброустойчивостью

IEC60068-2-6

Защита от ЭМИ:

Сертификаты, связанные с защитой от электро-магнитного излучения

CISPR (EN55022) class A
FCC Part 15

Ударопрочность при свободном падении:

Стандарты, связанные с защитой устройств при падении

IEC60068-2-32

Ударостойкость:

Стандарты, связанные с защитой устройств при ударах

IEC60068-2-27

ЭМС:

Сертификаты электромагнитной совместимости

EN61000-4-11
EN61000-4-2
EN61000-4-3
EN61000-4-4
EN61000-4-5
EN61000-4-6
EN61000-4-8

Сигнальное реле

Наличие сигнального реле:

Сигнальный контакт - разъём коммутатора, замыкающийся при каком-либо отказе оборудования (как правило, сбое питания)

Да

Описание:

Описание сигнального реле

Контакт реле - 1А на 24V DC

Физические характеристики

MTBF:

MTBF (или Средняя наработка на отказ) - технический параметр, характеризующий надёжность восстанавливаемого прибора, устройства или технической системы.

280176

Класс защиты (IP):

Класс защиты устройства (Ingress protectin rating) - двузначное число, первая цифра которого означает защиту от пыли и грязи (по 6-балльной шкале), а вторая - от влаги (по 8-балльной)

Рабочая влажность. Максимум (%):

Максимально допустимый уровень влажности, требуемый для работы устройства

Рабочая влажность. Минимум (%):

Минимально допустимый уровень влажности, требуемый для работы устройства

Рабочие температуры. Максимум:

Максимально допустимый уровень температуры, требуемый для работы устройства

Рабочие температуры. Минимум:

Минимально допустимый уровень температуры, требуемый для работы устройства

-40

Температура хранения. Максимум:

Предельно допустимая температура хранения

Температура хранения. Минимум:

Минимально допустимая температура хранения

-40

Функции и протоколы

VLAN:

VLAN — логическая локальная сеть, представляет собой группы узлов, которые взаимодействуют так, как если бы они были физически отключены друг от друга.

VLAN на основе тегов

Приоретизация трафика:

Функции предоставления определённым видам трафика приоритета при передаче по сети

Резервирование каналов связи:

Протоколы, отвечающие за резервирование (дублирование функции) каналов и соединений в сети

All-Ring
MSTP
RSTP
STP
Sy-Ring

Гарантия

Гарантия (лет):

Продолжительность гарантии, лет
